Täydellinen sarja istutusastioille tai ruukuille ulkotiloissa.

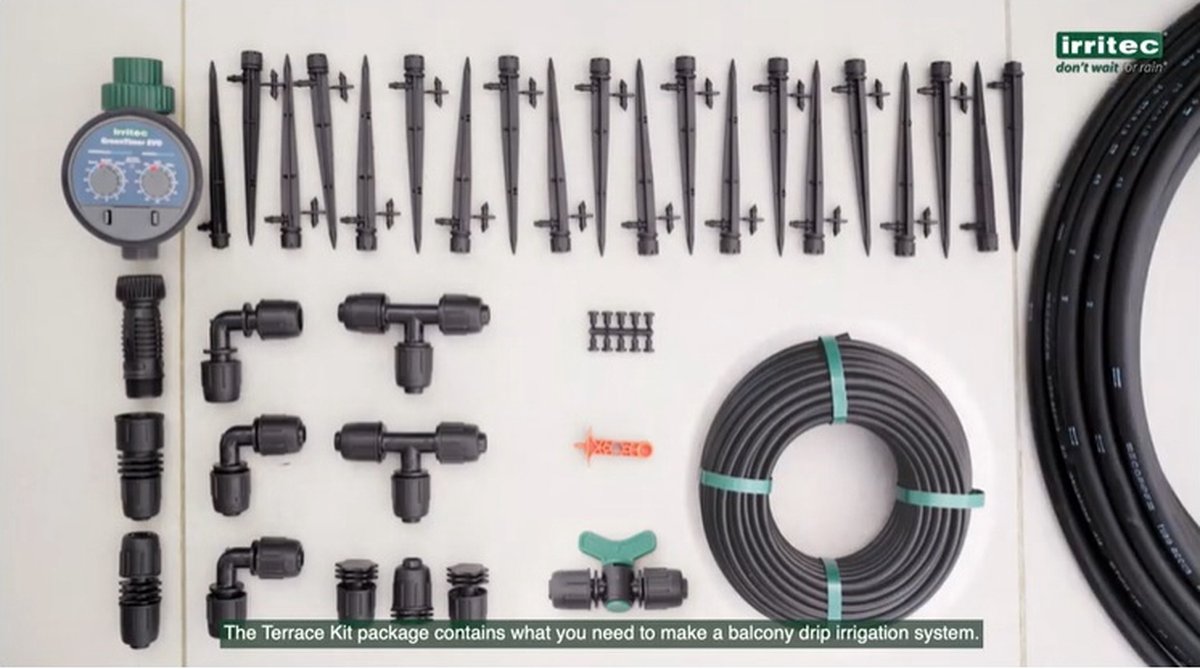

Pakkauksen sisältö

• Green Timer Evo -ajastin
• Paineensäädin tippusuuttimille
• 20 säädettävää piikillistä tippusuutinta, suihkun halkaisija enintään 45 cm (virtaus 0–40 l/h)
• 25 m ø16 mm polyeteeniputkea
• 25 m 6x4 mm PVC-mikroputkea tippusuuttimille
• Liittimet 16 mm polyeteeniputkelle:
• 1 naaraspuolinen aloitusliitin
• 3 kulmaa
• 2 kpl 90° T-liittimiä
• 1 jatkoliitin
• 3 päätytulppaa
• 1 venttiili 16 mm polyeteeniputkelle
• 1 reikälävistin
• 10 mikroputkitulppaa

KÄYTTÖOHJE

Tarvitset aluksi veitsen ja sakset; suosittelemme myös suojakäsineiden käyttöä kokoamisen aikana, erityisesti leikkaustöissä.

VAROITUS: Kokoamisen aikana pääputkea täytyy leikata veitsellä. Turvallisuutesi vuoksi tee leikkaus kuvan mukaisesti! Kuva 1

Paketissa on 25 metriä ø16 mm polyeteeniputkea, jota käytetään veden johtamiseen ruukkujen läheisyyteen. 6x4 mm PVC-putkea käytetään veden johtamiseen pääputkesta tippusuuttimiin, jotka sijoitetaan ruukkuihin.

Tippusuuttimissa on piikki, joka työnnetään multaan.

Tarkista reitti, jota pitkin haluat polyeteeniputken kulkevan vesihanasta viimeiseen ruukkuun. Tarvittaessa voit käyttää kulmia tai T-liittimiä.

Leikkaa narut, jotka pitävät polyeteeniputkikieppiä koossa, ja levitä putki auringonvaloon, jotta se pehmenee.

Liitä aluksi ajastin hanaan. Kierrä ajastimen liitin käsin paikalleen ilman työkaluja. Irrota pikaliitin ajastimen ulostulosta ja asenna sen tilalle paineensäädin ja sen jälkeen aloitusliitin. Teflon-teippiä ei tarvita, koska liittimissä on tiiviste. Kuva 2

Kierrä aloitusliittimen kiristysmutteri auki, työnnä polyeteeniputki paikalleen kuvan mukaisesti ja kiristä mutteri putken lukitsemiseksi. Kuva 3

Levitä putki suunnitellun reitin mukaisesti ja käytä tarvittaessa kulmia tai T-liittimiä. Mukana on venttiili, jolla voidaan tarvittaessa eristää osa järjestelmästä.

Kun putki on asennettu ruukkujen läheisyyteen, tee reiät lävistimellä jokaisen ruukun kohdalle. Kuva 4

Ota yksi tippusuutin kerrallaan ja irrota miniliitin (putkiliitin). Työnnä liitin juuri tehtyyn reikään ja pujota mikroputki liittimen päälle.

Vedä mikroputki ruukulle asti. Leikkaa se oikean pituiseksi saksilla ja pujota mikroputken pää tippusuuttimen liittimeen.
Kuva 5

Toista toimenpide kaikille ruukuille. Varmista nyt, että ajastin on käyttövalmis. Suorita manuaalinen käynnistys (katso ajastimen ohjekirja) hanan ollessa kiinni ja avaa sitten hana käsin muutamaksi sekunniksi putken puhdistamiseksi.

Asenna päätytulppa ja käynnistä veden virtaus uudelleen lopullista testausta varten.

Tarkista, että vesi kulkeutuu jokaiseen ruukkuun, ja säädä tippusuuttimet tarvittaessa.
Kuva 6

Suurille kukkaruukuille suositellaan kahden tippusuuttimen asentamista. Tarvittaessa polyeteeniputkeen tehdyt reiät voidaan sulkea mikroputkitulpilla.

Suurin käyttöpaine: 4 bar.

Järjestelmän oikean toiminnan varmistamiseksi siihen on liitettävä vähintään 7 tippusuutinta, jotka on säädetty maksimaaliseen virtaamaan.

Huomioitavaa:

Sarja on tarkoitettu ulkokäyttöön vesijohtovedelle ja olosuhteisiin, joissa osat eivät pääse jäätymään. Letkuosien maksimi käyttöpaine on 4 bar, käytä aina paineenalennusventtiiliä! Jos haluat käyttää muuta kuin vesijohtovettä suodattimen käyttö on vaadittavaa.
