Maahan asennettava ohjauskaapeli kastelujärjestelmän magneettiventtiilien ohjaukseen. Kaapeli on PVC-muovia, soveltuu yleisesti 24 VAC -kastelujärjestelmiin ja on yhteensopiva mm. Hunterin, Rain Birdin ja muiden yleisten magneettiventtiilien kanssa.

Kaapeli asennetaan kasteluajastimen ja venttiilin solenoidin välille. Kaikki liitokset on tehtävä vedenpitäviksi ja tiiviiksi – käytäthän aina geelitäytteisiä puristusliittimiä varman ja pitkäikäisen asennuksen varmistamiseksi. Älä koskaan yhdistä kahden eri ohjaimen johtoja keskenään.

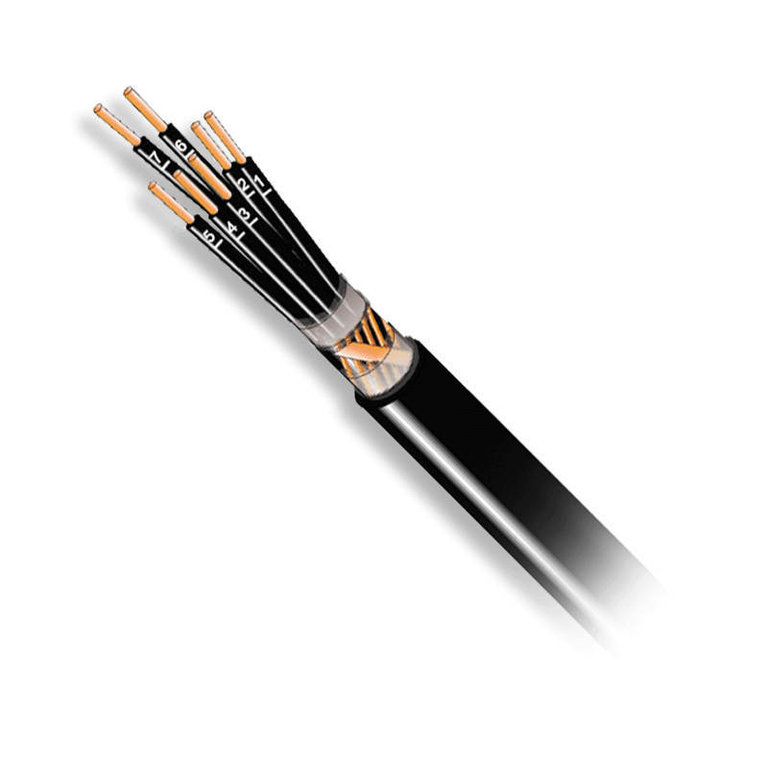

Tässä kaapelissa johtimet ovat mustia ja ne ovat numeroituja valkoisella merkinnällä. Yksi johdin täytyy olla yhteinen paluu (common wire), tarkoittaen että esimerkiksi seitsemän johtimen johdolla voit ohjata kuutta venttiiliä. Paksumpi johtimen poikkipinta-ala kestää enemmän mekaanista rasitusta ja on myös asennusvaiheessa helpompi asentaa.

Enimmäispituus johtimelle ajastimen ja solenoidin välillä on 400m.

Laskettu johdinresistanssin perusteella (1,5 mm²), 24 VAC järjestelmässä, magneettiventtiilin nimellisellä pitovirralla 0,21 A (50 Hz). Suositeltu jännitehäviö solenoidille enintään 10% (2,4V). Laskelmassa ei ole huomioitu virtapiikkejä, liitosten aiheuttamaa lisävastusta tai useiden venttiilien yhtäaikaista käyttöä.

Tekniset tiedot:

• Nimellisjännite Uo/U = 450/750 V
• Itsestään sammuva
• Lämpötila-alueet: käyttö -45… +70 °C, asennus -15... +70 °C
• Min. taivutussäde vedettäessä 10 x kaapelin halkaisija
• Min. taivutussäde asennettuna 8 x kaapelin halkaisija
• Suurin sallittu asennusvetovoima Ax50 N/mm²
• Johdin: Hehkutettua kuparia, yksilankainen
• Eristys: Musta lyijytön PVC-muovi, numerotunnistus
• Konsentrinen johdin: Kerros kuparilankoja ja kuparilankasidos (minimi poikkipinta 6 mm²)
• Standardit: SFS 3713, HD 627 S1: 4-D, IEC 60332-1
• Halkaisija 14mm – 21mm.
