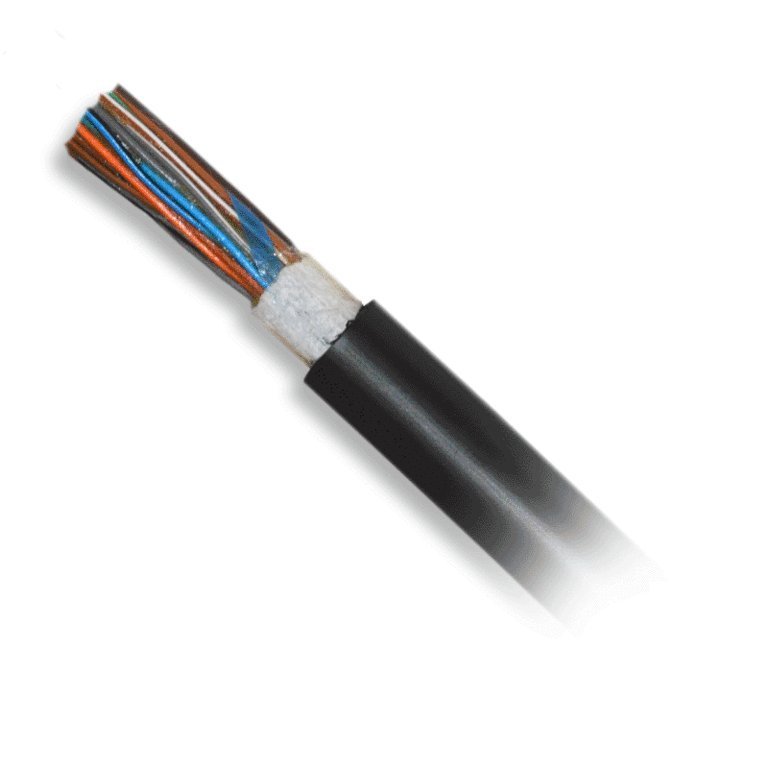

Maahan asennettava ohjauskaapeli kastelujärjestelmän magneettiventtiilien ohjaukseen. Kaapeli on Polyeteeniä (PE) ja se on UV-suojattu, soveltuu yleisesti 24 VAC -kastelujärjestelmiin ja on yhteensopiva mm. Hunterin, Rain Birdin ja muiden yleisten magneettiventtiilien kanssa.

Kaapeli asennetaan kasteluajastimen ja venttiilin solenoidien välille. Kaikki liitokset on tehtävä vedenpitäviksi ja tiiviiksi – käytäthän aina geelitäytteisiä puristusliittimiä varman ja pitkäikäisen asennuksen varmistamiseksi. Älä koskaan yhdistä kahden eri ohjaimen johtoja keskenään.

Tässä kaapelissa johtimet on kierretty pareiksi ja varustettu pareittaisella värikoodauksella. Suosittelemme tekemään kytkennän käyttäen kierrettyä paria (kaksi meno ja kaksi paluujohdinta). Johtojen kierre on olennainen osa ylijännitesuojauksen toimintaa, se vähentää potentiaalieroja ja häiriöitä sekä lisää induktanssia. Yhteinen paluujohdin (COM) on punainen ja suojajohdin on ilman muovieristettä. Suojajohdinta ei erikseen tarvita 24V järjestelmässä vaan voit tarvittaessa käyttää sitä yhteisenä paluujohtimena (COM).

Huomaa, että 0,5 mm² johtimet eivät kestä voimakasta taivuttamista. Jos haluat helpottaa asennusta ja parantaa mekaanista kestävyyttä, suosittelemme valitsemaan valikoimastamme kaapelin, jossa on 1,5 mm² johdinpaksuus.

Enimmäispituus kaapelille käyttäen kierrettyä paria (2+2 johdinta) on 290m.
Katso myös Hunterin taulukko johtimien enimmäispituuksista.

Laskettu johdinresistanssin perusteella (0,5 mm²), 24 VAC järjestelmässä, magneettiventtiilin nimellisellä pitovirralla 0,21 A (50 Hz). Suositeltu jännitehäviö solenoidille enintään 10% (2,4V). Laskelmassa ei ole huomioitu virtapiikkejä, liitosten aiheuttamaa lisävastusta tai useiden venttiilien yhtäaikaista käyttöä.

Tekniset tiedot:

• Standardi: SFS 5012
• Johdin: Hehkutettu kuparilanka.
• Eristys: Vaahdotettu PE-muovi.
• Ryhmä: Kaksi eristettyä johdinta parina
• Suoja: Muovialumiinilaminaatti + maalanka, tinattu 0,8 mm
• Ulkovaippa: Yhtenäinen musta säänkestävä PE-vaippa.
• Min. taivutussäde vedettäessä 15 x kaapelin halkaisija
• Min. taivutussäde asennettuna 7 x kaapelin halkaisija
• Lämpötila-alueet: käyttö -45... +70 °C, asennus -20... +60 °C
• Vaipan paksuus: 1,6 mm
• Halkaisija 10,5mm - 17,5mm.
